户外、室内一体柜

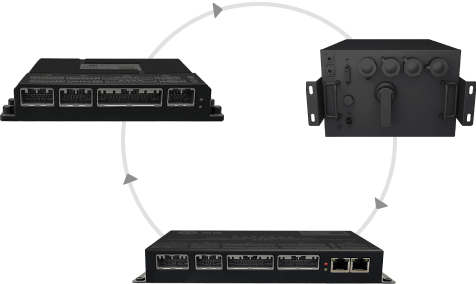

BMS二级架构———高压箱+主控+从控

支持电池簇组端电压检测、组端电流检测和电池簇绝缘状态检测，支持以太网、CAN通信、RS-485，10DI/10DO.DC1000V -160A,自带200W高压DCDC,提供UPS功能，支持PCS通讯，支持空调机组控制，消防告警，远程启动，标配断路器/分励脱扣/反馈，充放继电器，共阴二极管，预充电路

透视图正视图

EMS——— iESS-A

透视图正视图

UPS

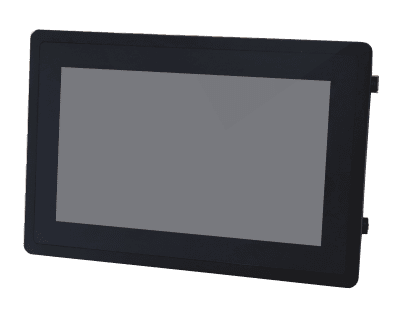

显控单元BAMU

屏控一体：集管理与控制、计算与存储、显示于一体，远程管理：4G/5G技术集成、FOTA技术实现。建安全预警模型机制

透视图

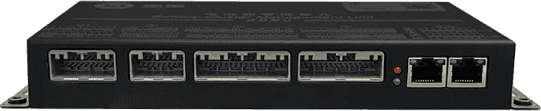

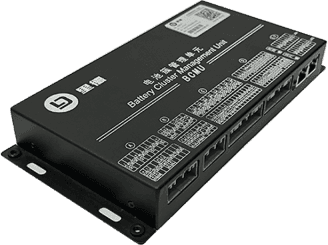

主控单元BCMU

采集总压、主回路电流、绝缘电阻；主/被动均衡算法；对从控ID进行自动分配；

透视图正视图

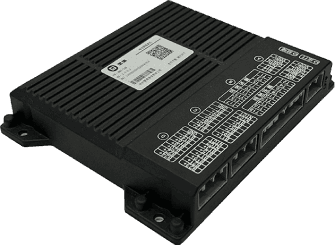

BMU

采集电压温度，支持单温度；主/被动均衡执行；通讯支持OTA+自动地址识别；掉线检测等故障诊断功能；模组风扇控制与反馈；

透视图正视图

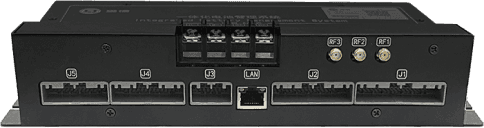

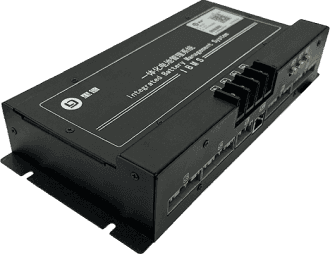

IBMS一体机功能

68/34/17路单体电池电压，Sox计算；3路分流器信号采集（其中两路为隔离，支持正负电源系统）；3路总压采集支持绝缘电阻监测；12路电芯温度采集；7路高边DO，1路高压DI、1路低压DI、1路RS485通信、3路CAN通信、1路百兆以太网；支持CAN总线/LAN 在线程序升级；

透视图正视图
